请教此电路如何理解？ |
| 作者：flyzsl 栏目：模拟技术 |
运算放大器两输入端都给+6V电压，但是两输入端的+6V都会有微小波动。运放输出端串一个电阻，电容反馈到反相端。运放单电源15V供电。麻烦大虾们分析分析，具体作用和原理。 |
| 2楼： | >>参与讨论 |
| 作者： flyzsl 于 2006/6/14 21:53:00 发布：
补充电路图！
|
|
| 3楼： | >>参与讨论 |
| 作者： flyzsl 于 2006/6/14 22:12:00 发布：
问 是比较器的用法吗？反馈回路的作用是否是稳定输入反相端输入电压？ |
|
| 4楼： | >>参与讨论 |
| 作者： computer00 于 2006/6/14 23:48:00 发布：
是比较器。 |
|
| 5楼： | >>参与讨论 |
| 作者： A_Eagle 于 2006/6/16 16:36:00 发布：
这是一个积分电路 |
|
| 6楼： | >>参与讨论 |
| 作者： awey 于 2006/6/16 18:56:00 发布：
不讲用途，只能说是个比较器 |
|
| 7楼： | >>参与讨论 |
| 作者： linqing171 于 2006/6/16 19:29:00 发布：
感觉什么都不是，呵呵，水平有限，没有看懂。 信号从哪里输入都没有，莫非是只有输出的振荡器？ 可是又没有正反馈回路啊，比较器一般也有正反馈吧？高频放大倍数会小，还有这么多电池，3脚是6V，2脚也就是，R2没有电流，输出也是6V。似乎是个稳定的地方。谁可以仿真一下看看？ |
|
| 8楼： | >>参与讨论 |
| 作者： kongliuer 于 2006/6/16 22:08:00 发布：
应该是一个积分器！ |
|
| 9楼： | >>参与讨论 |
| 作者： aiguo 于 2006/6/17 10:39:00 发布：
用在哪里的？？ 请问这个电路是用在哪里的啊？？？ |
|
| 10楼： | >>参与讨论 |
| 作者： ljxlike 于 2006/6/17 15:08:00 发布：
积分电路，有同感 |
|
| 11楼： | >>参与讨论 |
| 作者： zonethose 于 2006/6/17 16:12:00 发布：

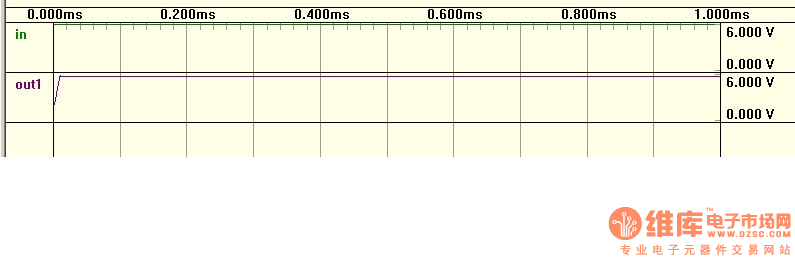

我仿真的结果 不知道有什么用哦。
|
|
| 12楼： | >>参与讨论 |
| 作者： iC921 于 2006/6/18 10:01:00 发布：
对输入差值“积分”，不太妥 我觉得，所谓的积分应当是延迟更好，----总体上说，是一个比较器，但有一个“反时限”作用的效果：输入端电压差越大，比较输出越快。大致如此。 |
|
| 13楼： | >>参与讨论 |
| 作者： iC921 于 2006/6/18 10:06:00 发布：
反时限作用，在漏电保护器里就有的 |
|
| 14楼： | >>参与讨论 |
| 作者： flyzsl 于 2006/6/18 22:54:00 发布：
可能遗漏点说明 其实两个输入端的电压就是在+6.2V左右波动的直流，一个输入端来自整流滤波后的+15V分压得到，另一个输入端用稳压管稳在6.2V。 他这样用应该是一种精确调整运放输出吧，但具体分析思路不是很清晰。希望大家具体分析分析。谢谢啊！ |
|
|
|
