简单的晶体管继电器延时吸合电路图
出处：21IC中国电子网 发布于：2013-10-16 10:31:49 | 7811 次阅读

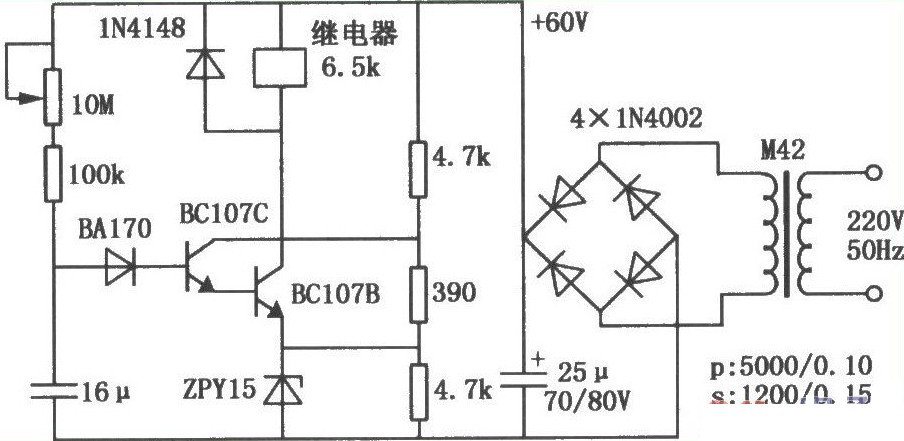

如下图是组成的延时吸合电路.刚接通时，16μF上电压为零，两个都截止，继电器不动作。随着16μF电容的充电，过一段时间后，其上电压达到高电平，两个三极管都导通，继电器延时吸合。延时时间可达60s.延时的时间长短可通过10MΩ电阻来调节。
